Laboratorium Balai Air Tanah

Merupakan laboratorium lapangan yang mendukung kegiatan pemetaan potensi air tanah serta inspeksi kondisi sumur bor. Laboratorium Balai Air Tanah berperan dalam menyediakan data teknis lapangan untuk membantu perencanaan, evaluasi, dan pengelolaan sumber daya air tanah secara lebih akurat.

Lihat Profil

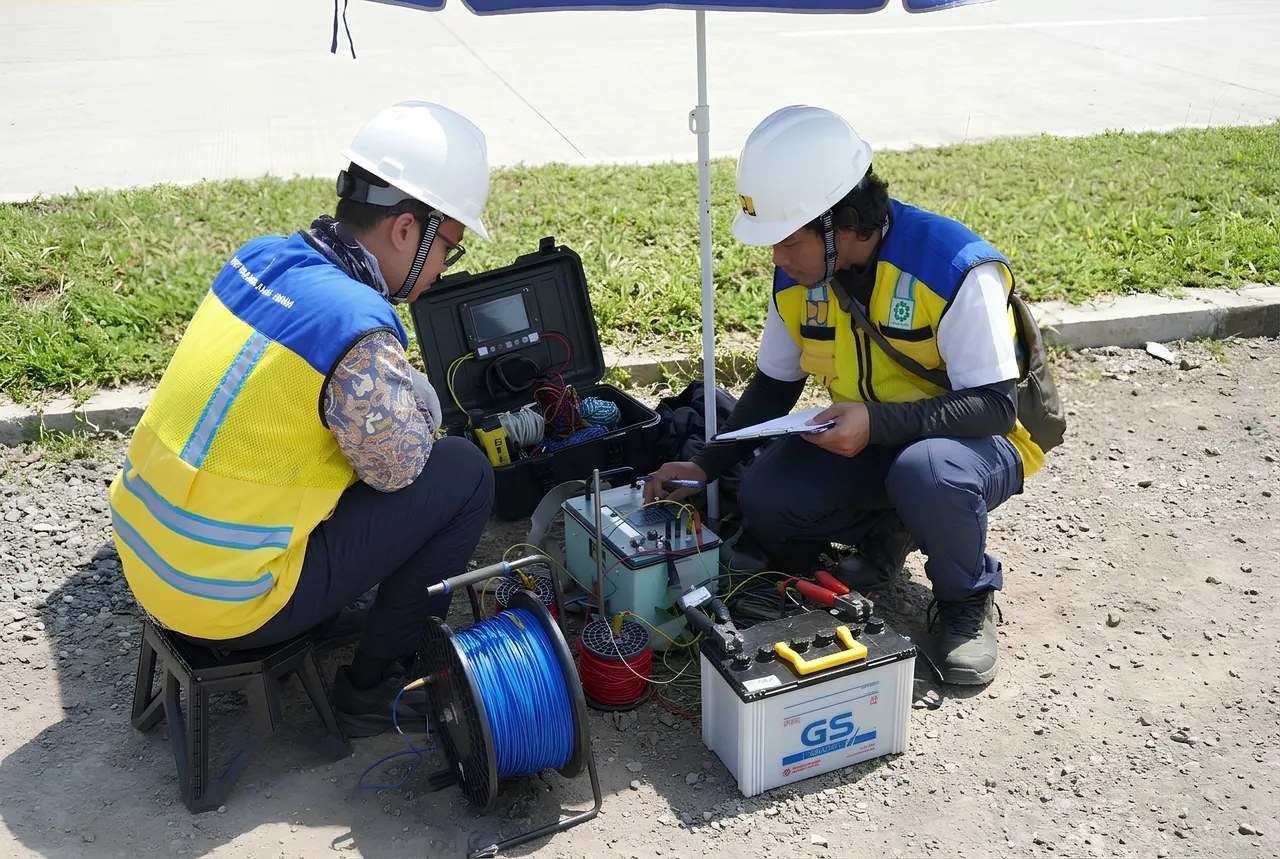

Foto kegiatan survei geolistrik Laboratorium Balai Air Tanah

Standar Mutu

ISO 17025 : 2017

Kegiatan Survei

16+

Tentang Kami

Profil Laboratorium Balai Air Tanah

Fungsi & Layanan

Laboratorium Lapangan untuk Layanan Teknis Air Tanah

Laboratorium Balai Air Tanah merupakan laboratorium lapangan yang berfungsi sebagai sarana pendukung kegiatan survei, investigasi, pengujian, dan evaluasi teknis air tanah. Laboratorium ini mengakomodir pelaksanaan kegiatan pemetaan potensi air tanah serta inspeksi kondisi sumur bor secara langsung di lapangan, sehingga data yang diperoleh dapat digunakan sebagai dasar dalam perencanaan, pemanfaatan, pengelolaan, dan pemantauan sumber daya air tanah.

Survei & Pemetaan Air Tanah

Investigasi potensi dan kondisi air tanah menggunakan metode geofisika dan hidrogeologi.

Pengukuran & Monitoring Lapangan

Pemantauan muka air tanah, debit, dan parameter hidrolika secara berkala.

Inspeksi Sumur Bor

Inspeksi visual kondisi bagian dalam sumur bor, seperti kerusakan pipa, sumbatan, retakan, atau kondisi konstruksi sumur.

Peminjaman Alat Survei

Layanan peminjaman peralatan survei dan pengukuran lapangan yang terdata dan terkelola.

Data Operasional

Statistik Kegiatan

Kegiatan Berjalan

Tahun berjalan

Kegiatan Selesai

Tahun berjalan

Total Kegiatan Survei

Akumulasi data

Jumlah Peralatan Survei

Peralatan survei

GRAFIK KEGIATAN

Rekap Data & Kegiatan

Kegiatan Survei

Belum ada data kegiatan survei.

Layanan Kegiatan

Belum ada data layanan kegiatan.

Data Pengukuran Lapangan

Belum ada data pengukuran lapangan.

Instansi Tujuan Kegiatan

Belum ada data instansi tujuan kegiatan.

Inventarisasi Alat

Alat Utama Survei Laboratorium

Peralatan survei lapangan yang tersedia di Laboratorium Balai Air Tanah

2 Unit

Borehole Camera

3 Unit

Drone

6 Unit

Geolistrik

2 Unit

Infiltrasi

17 Unit

Instrumen Keairan

1 Unit

Logging

35 Unit

Pendukung Survei Lapangan

1 Unit

Topografi (TS)

DETAIL PERALATAN SURVEI

Peralatan Survei Lapangan

Detail peralatan utama yang digunakan dalam kegiatan survei dan pengukuran lapangan.

Geolistrik

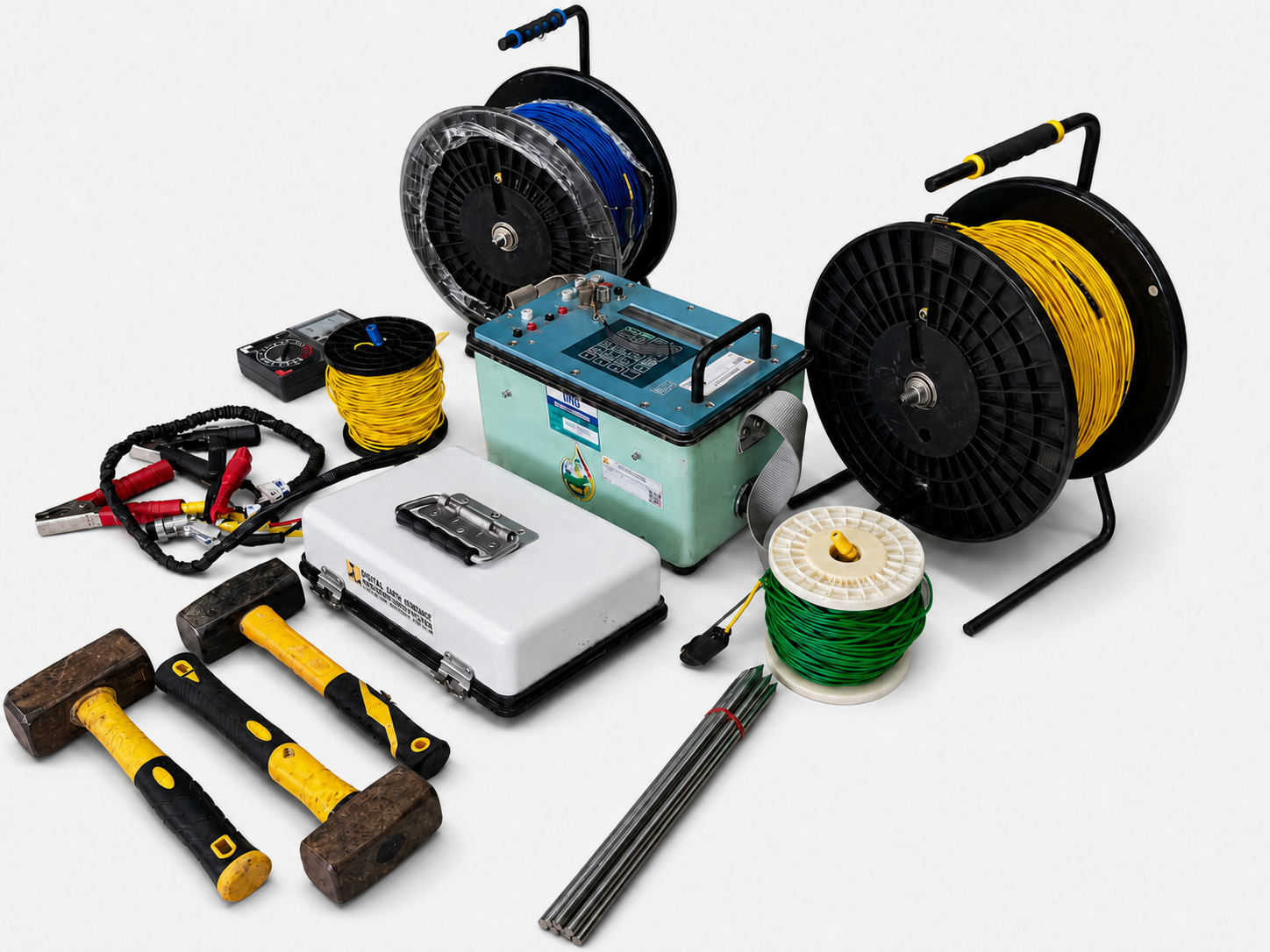

Iris Sycal Junior Auto 451

Geolistrik 1D

Iris Syscal Junior Auto 451 adalah perangkat geolistrik portabel otomatis yang mengintegrasikan unit pemancar dan penerima dalam satu bodi ringan untuk pemetaan resistivitas dan IP bawah permukaan secara cepat dan akurat.

FungsiPengukuran Resistivitas untuk mencari potensi Air Tanah

MetodeSchlumberger, Werner (Pole-Dipole, Pole-Pole, Dipole-Dipole)

Spesifikasi

Daya Maksimum: 850 Watt Sumber Daya: Aki 12 Volt standar atau Generator Bentangan: Range Maximum 500 meter Kedalaman Penetrasi: 1/3 Bentangan AB/2

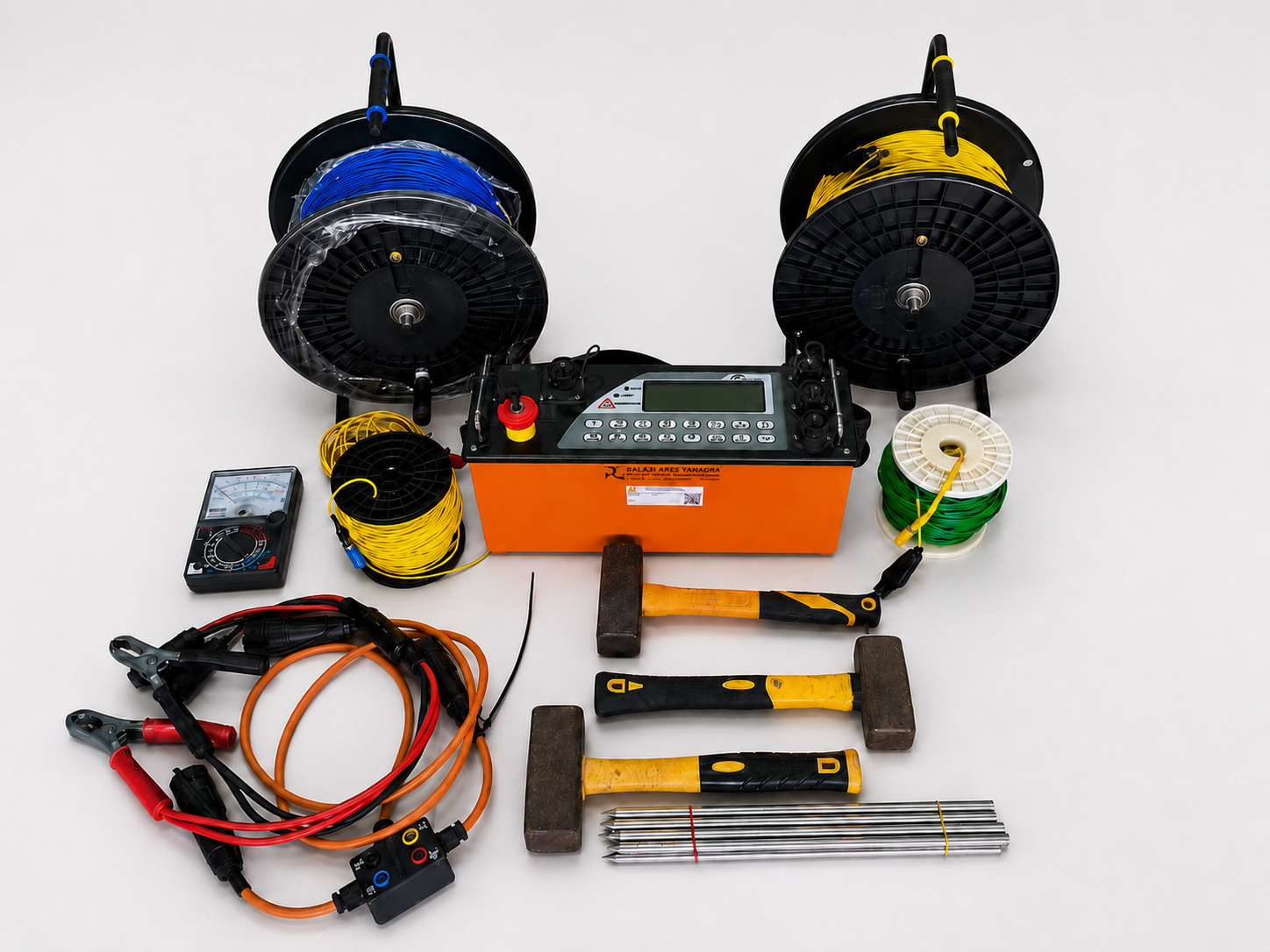

Geolistrik

ARES (Automatic Resistivity System)

Geolistrik 1D & 2D

ARES I (Automatic Resistivity System) adalah perangkat geolistrik dengan sistem tomografi resistivitas dan Induced Polarization (IP) canggih yang digunakan untuk memetakan struktur bawah permukaan tanah.

FungsiPengukuran Resistivitas untuk mencari potensi Air Tanah

MetodeSchlumberger, Werner (Pole-Dipole, Pole-Pole, Dipole-Dipole), Schlumberger-Wener

Spesifikasi

Daya Maksimum: 850 Watt Sumber Daya: Aki 12 Volt standar atau Generator Bentangan 1D: Range Maximum 500 meter Kedalaman Penetrasi 1D: 1/3 Bentangan AB/2 Bentangan 2D: Maximum 720 meter Kedalaman Penetrasi 2D: 120 - 150 meter

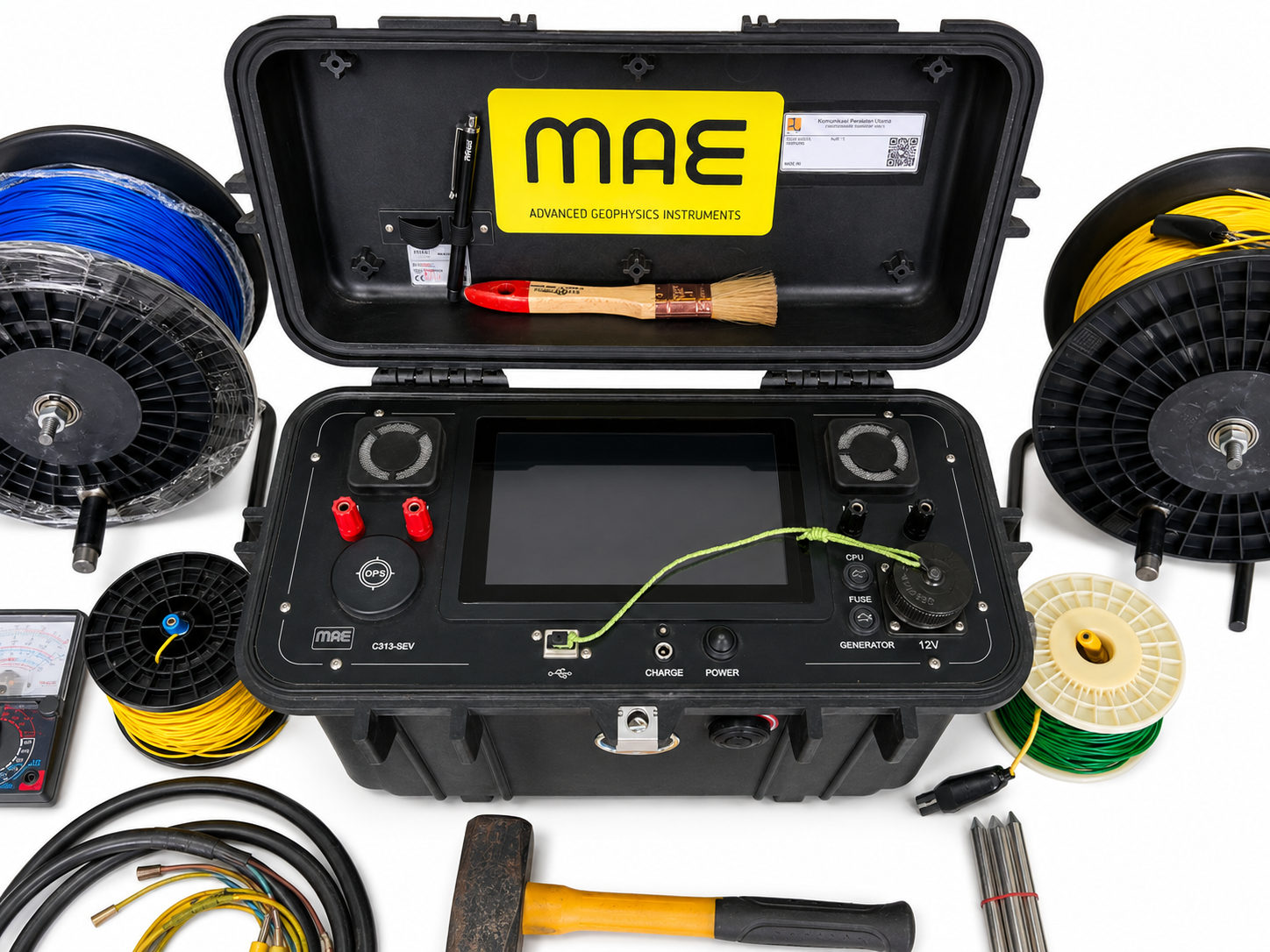

Geolistrik

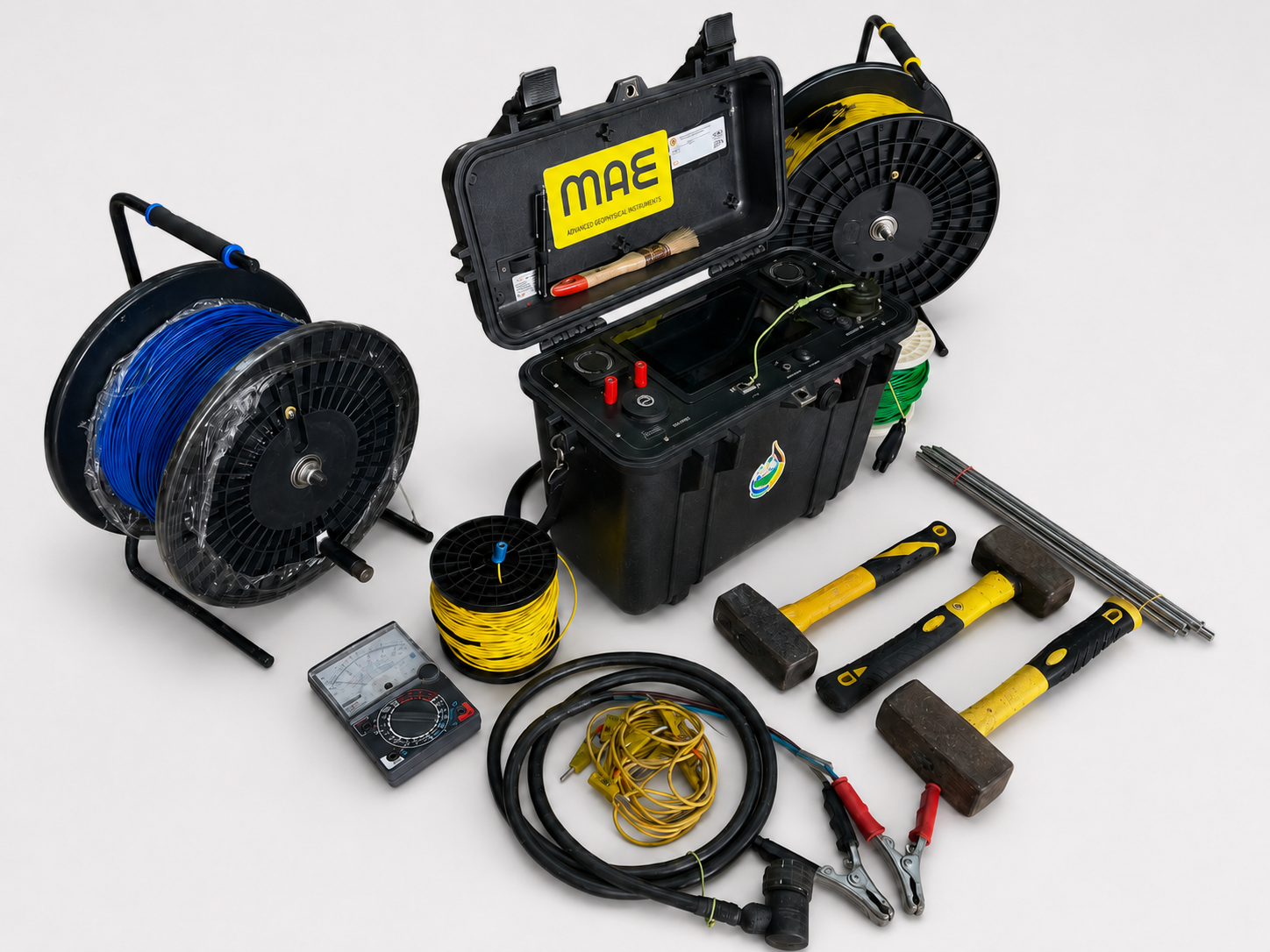

MAE C313-SEV

Geolistrik 1D

MAE C313-SEV adalah georesistivimeter digital portabel berskala presisi tinggi yang diproduksi oleh ⁠MAE srl. Alat geofisika canggih ini dirancang khusus untuk metode Vertical Electrical Sounding (VES) atau survei geolistrik 1D.

FungsiPengukuran Resistivitas untuk mencari potensi Air Tanah

MetodeSchlumberger, Werner (Pole-Dipole, Pole-Pole, Dipole-Dipole)

Spesifikasi

Daya Maksimum: 850 Watt Sumber Daya: Aki 12 Volt standar atau Generator Bentangan: Range Maximum 500 meter Kedalaman Penetrasi: 1/3 Bentangan AB/2

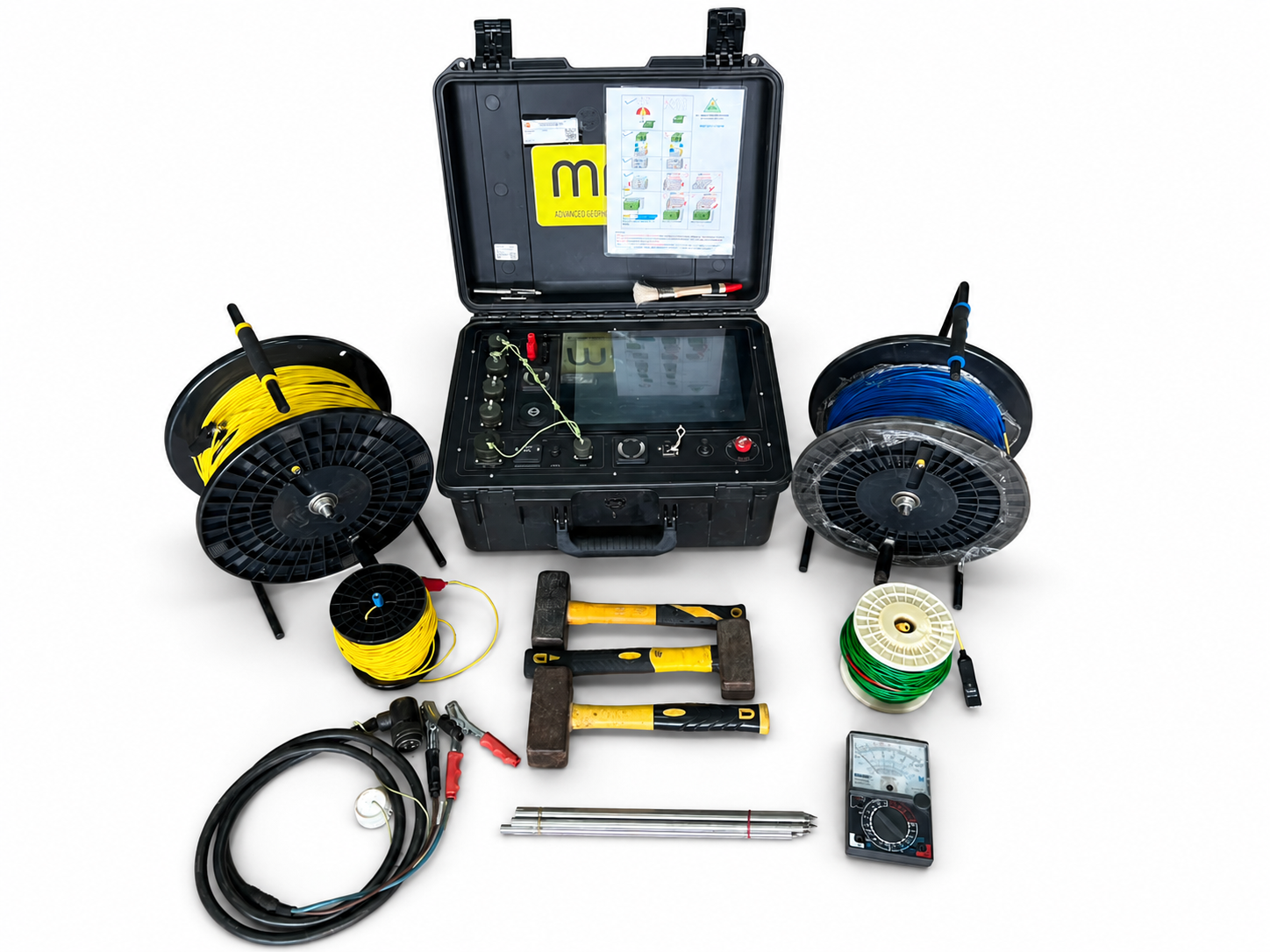

Geolistrik

MAE X612EM+

Geolistrik 1D & 2D

MAE X612EM+ adalah georesistivimeter multi-channel beresolusi tinggi buatan ⁠MAE Advanced Geophysics Instruments (Italia) untuk survei resistivitas 1D, 2D, 3D, hingga 4D dan Induced Polarization (IP). Alat ini populer untuk eksplorasi air tanah, investigasi geoteknik, dan lingkungan.

FungsiPengukuran Resistivitas untuk mencari potensi Air Tanah

MetodeSchlumberger, Werner (Pole-Dipole, Pole-Pole, Dipole-Dipole), Schlumberger-Wener

Spesifikasi

Daya Maksimum: 850 Watt Sumber Daya: Aki 12 Volt standar atau Generator Bentangan 1D: Range Maximum 500 meter Kedalaman Penetrasi 1D: 1/3 Bentangan AB/2 Bentangan 2D: Maximum 240 meter Kedalaman Penetrasi 2D: 40 meter

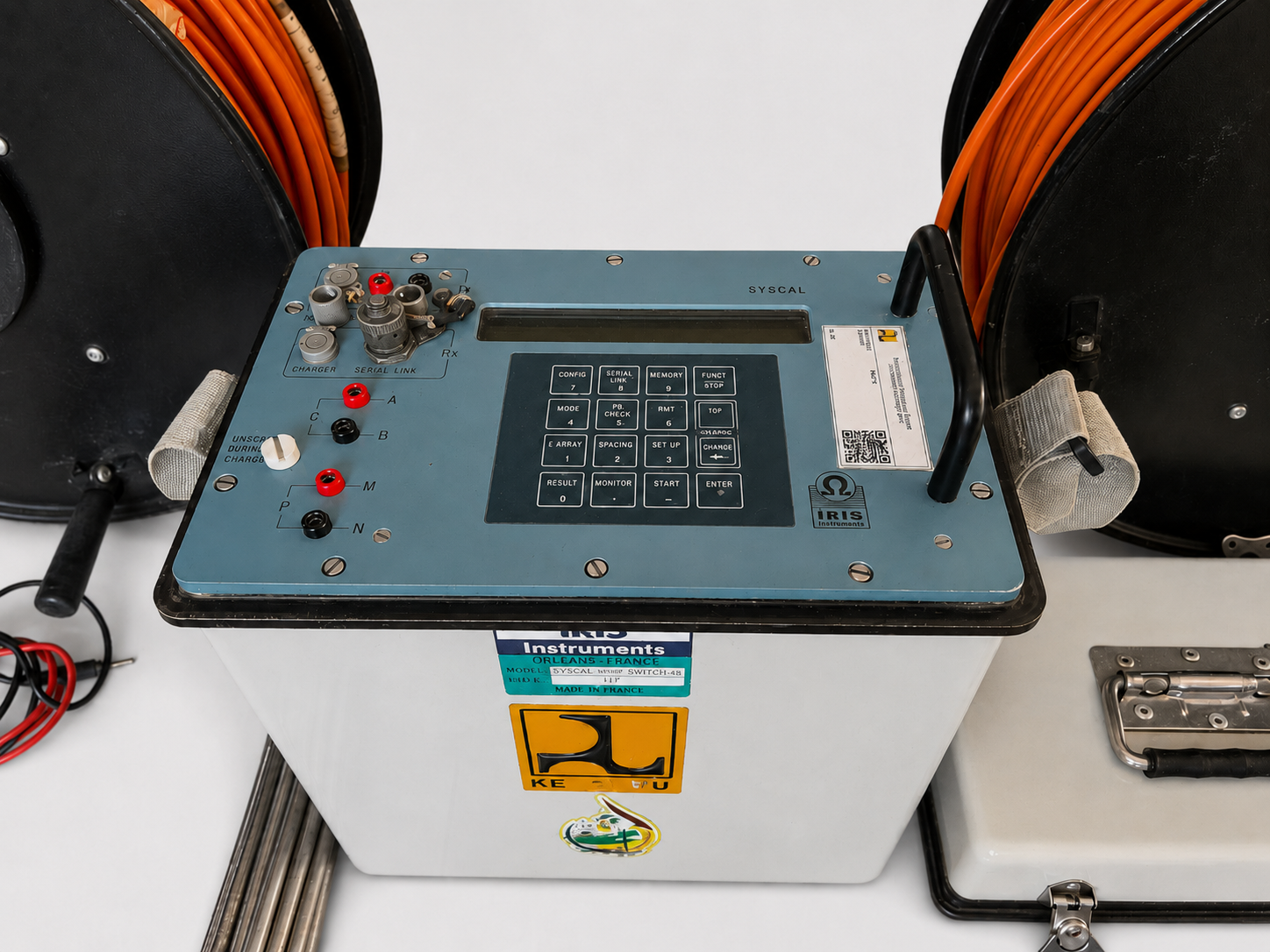

Geolistrik

Iris Sycal Junior Switch 412

Geolistrik 2D

Alat Geolistrik IRIS Syscal Junior Switch 412 (secara spesifik mengacu pada seri SYSCAL JUNIOR Switch atau Syscal Jr Switch-24/48/72) adalah perangkat geofisika multifungsi buatan IRIS Instruments (Prancis) yang digunakan untuk melakukan survei tomografi resistivitas (ERT) dan polarisasi terimbas (IP) bawah permukaan bumi.

FungsiPengukuran Resistivitas untuk mencari potensi Air Tanah

MetodeSchlumberger-Wener, Werner (Pole-Dipole, Pole-Pole, Dipole-Dipole)

Spesifikasi

Daya Maksimum: 850 Watt Sumber Daya: Aki 12 Volt standar atau Generator Bentangan 2D: Maximum 480 meter Kedalaman Penetrasi 2D: ± 80 meter

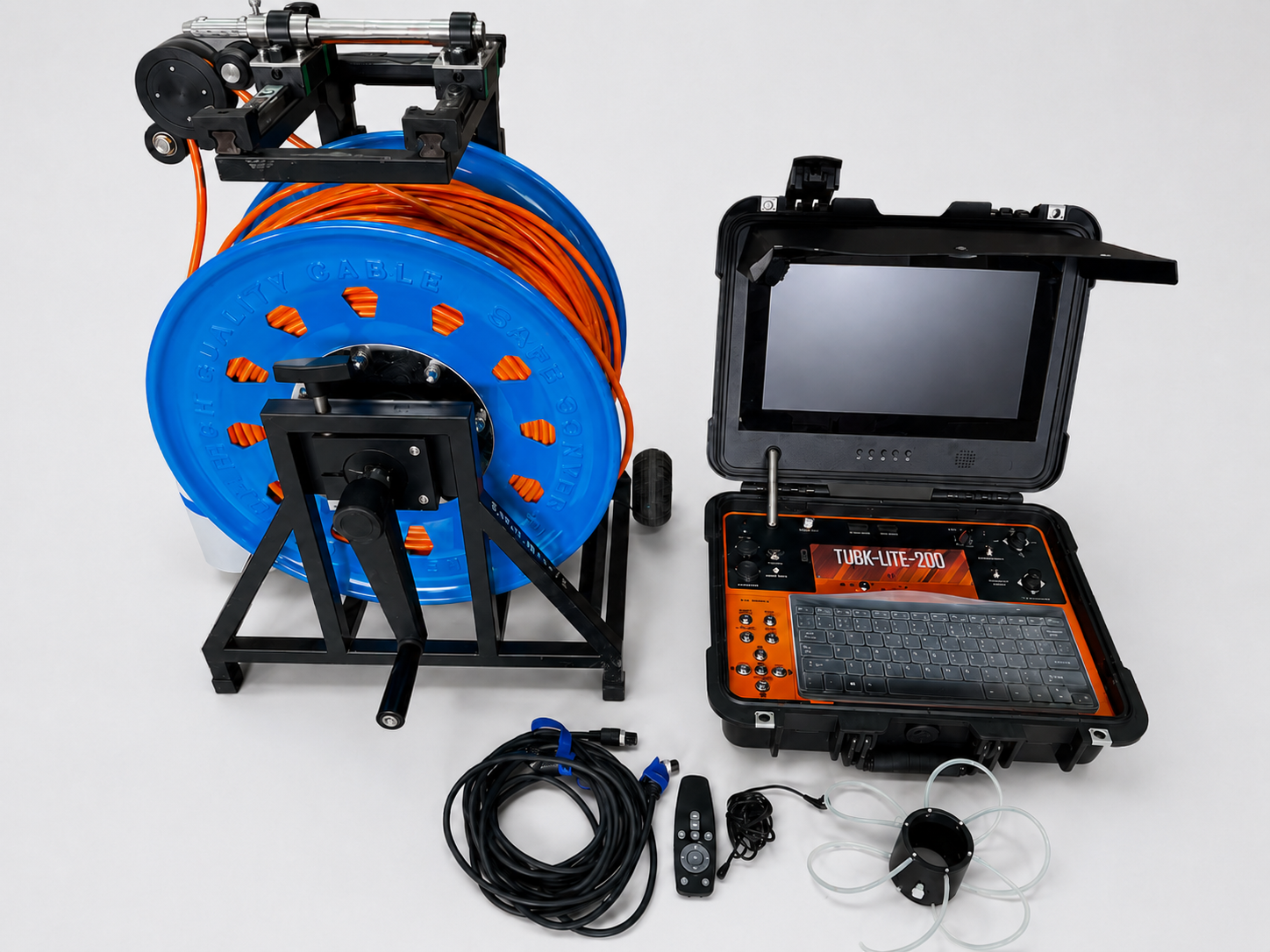

Borehole Camera

TUBK Lite 200

Borehole Camera

Borehole Camera adalah perangkat inspeksi visual tahan air yang digunakan untuk memantau kondisi geologi dan konstruksi di dalam lubang bor secara langsung melalui rekaman video resolusi tinggi.

FungsiInspeksi visual kondisi sumur bor.

Spesifikasi

Resolusi kamera HD Kedalaman up-to 500 m Rotasi lensa 360 Monitor up-to 12 inci Baterai up-to 8 jam

Instrumen Keairan

Lutron WA-2017SD

Multiparameter Kualitas Air

Lutron WA-2017SD adalah alat ukur kualitas air multi-parameter 7-in-1 yang digunakan untuk mengukur pH, ORP, konduktivitas, TDS, oksigen terlarut/DO, salinitas, dan suhu. Alat ini dilengkapi data logger SD card sehingga hasil pengukuran dapat direkam secara otomatis dan dibuka di komputer, misalnya menggunakan Excel.

FungsiMengukur dan merekam kualitas air seperti pH, ORP, konduktivitas, TDS, oksigen terlarut, salinitas, dan suhu menggunakan data logger SD card

Spesifikasi

pH: Tingkat keasaman/kebasaan air ORP/mV: potensi oksidasi-reduksi air Conductivity/EC: daya hantar listrik, indikator jumlah ion/mineral terlarut TDS: total padatan terlarut dalam ppm DO/Dissolved Oxygen : oksigen terlarut dalam air Salinity/Salt: Mengukur kadar garam Temperature Compensastion / ATC: Kompensasi suhu untuk menjaga akurasi pembacaan

Instrumen Keairan

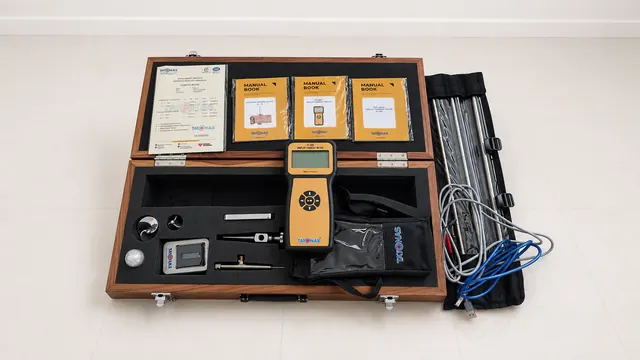

Tatonas TH-02

Current Meter

Tatonas TH-02 adalah current meter atau alat ukur kecepatan arus air yang digunakan untuk mengukur aliran air secara langsung di lapangan, terutama pada sungai kecil, saluran air, perairan dangkal, laboratorium, dan model sungai. Alat ini bekerja menggunakan baling-baling/propeller yang terhubung dengan sensor magnetic impulse dan hasil pengukuran ditampilkan pada display LCD

FungsiMengukur kecepatan arus air secara langsung di sungai kecil, saluran terbuka, atau perairan dangkal sebagai dasar perhitungan debit air

Spesifikasi

Sensor: magnetic Impulse Indikator: display counter dengan LCD grafik/backlight Rentang ukur maksimum: 2,0 m/s Sensitivitas: 0,05 m/s Baterai: 4 × AA 1,5 volt Export data ke Excel

Instrumen Keairan

Flowatch JDC

Current Meter

Flowatch JDC adalah alat current meter / flowmeter portabel buatan JDC Electronic yang digunakan untuk mengukur kecepatan aliran air maupun gas/udara menggunakan baling-baling/propeller. Alat ini cocok untuk pengukuran lapangan seperti arus sungai, studi hidrologi, saluran irigasi, aliran pasang surut, dan saluran air limbah.

FungsiMengukur kecepatan aliran air atau udara secara langsung di lapangan, terutama untuk pengukuran arus sungai, saluran irigasi, drainase, studi hidrologi, dan pemantauan aliran perairan.

Spesifikasi

Parameter utama: kecepatan aliran dan suhu Satuan kecepatan: km/h, m/s, cm/s, mph, fps, knots, dan Beaufort Resolusi kecepatan: 0,1 untuk sebagian besar satuan khusus cm/s sebesar 3 cm/s Kecepatan maksimum: 150 km/h atau 999 cm/s Propeller air: diameter Ø 60 mm Rentang ukur propeller air: 0,1–10 m/s Akurasi kecepatan: ±2% FS

Instrumen Keairan

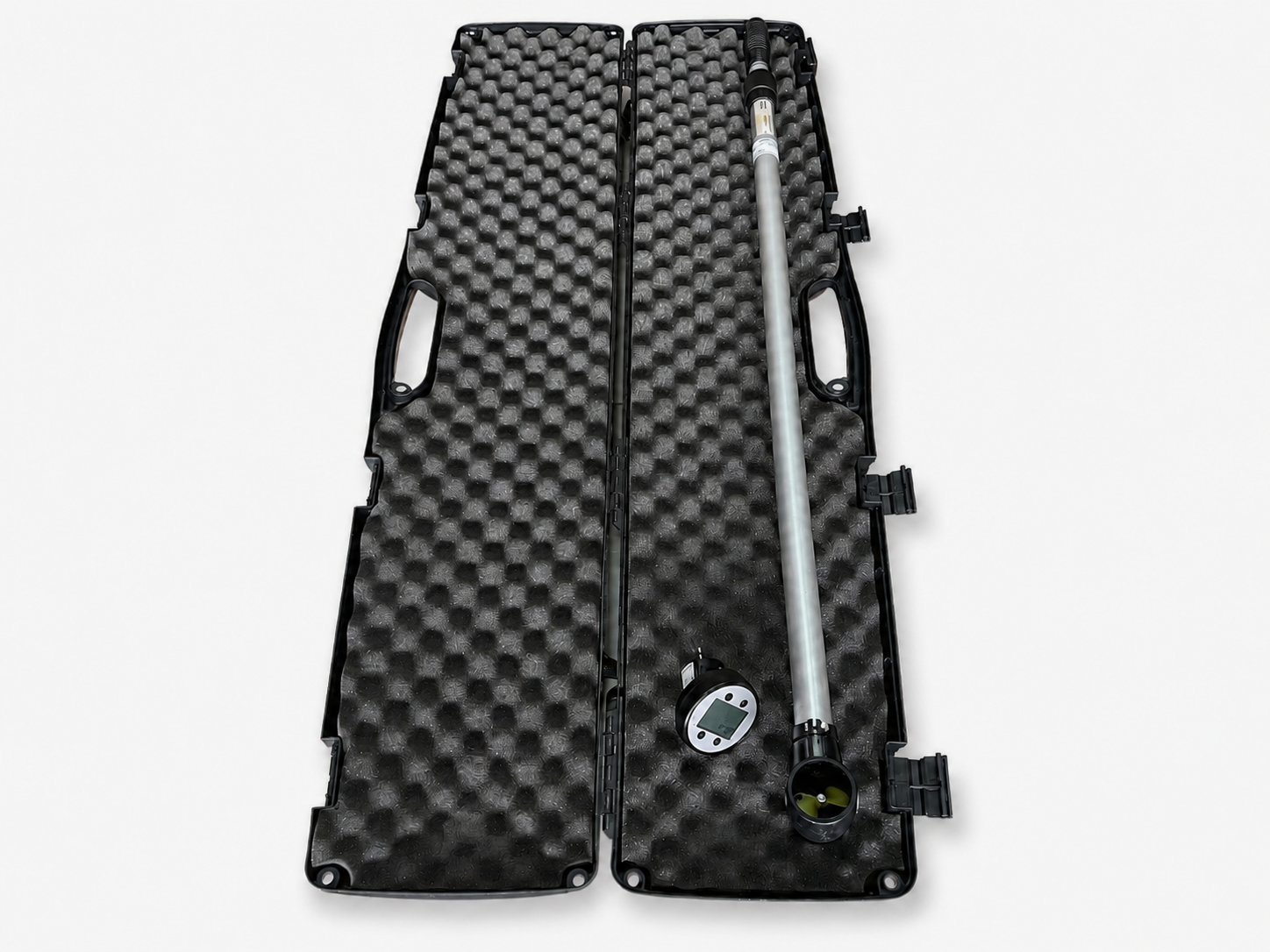

Global Water Flow Probe FP111

Flow Meter

Global Water Flow Probe FP111 adalah alat ukur kecepatan aliran air digital portabel yang digunakan untuk mengukur aliran pada saluran terbuka, sungai, parit, kanal, stormwater, wastewater, dan pipa yang terisi sebagian. Alat ini menggunakan sensor Turbo-Prop propeller yang dilindungi housing, terhubung dengan gagang teleskopik dan display digital.

FungsiMengukur kecepatan aliran air secara langsung di lapangan pada sungai, saluran terbuka, kanal, parit, air limbah, stormwater, dan pipa yang terisi sebagian sebagai dasar perhitungan debit aliran..

Spesifikasi

Parameter ukur: kecepatan aliran air Rentang ukur: 0,1–6,1 m/s Akurasi: ±0,1 ft/s atau sekitar ±0,03 m/s Sensor: Turbo-Prop propeller dengan magnetic pickup Display: LCD digital Data logger: Menyimpan hingga 30 data set

Instrumen Keairan

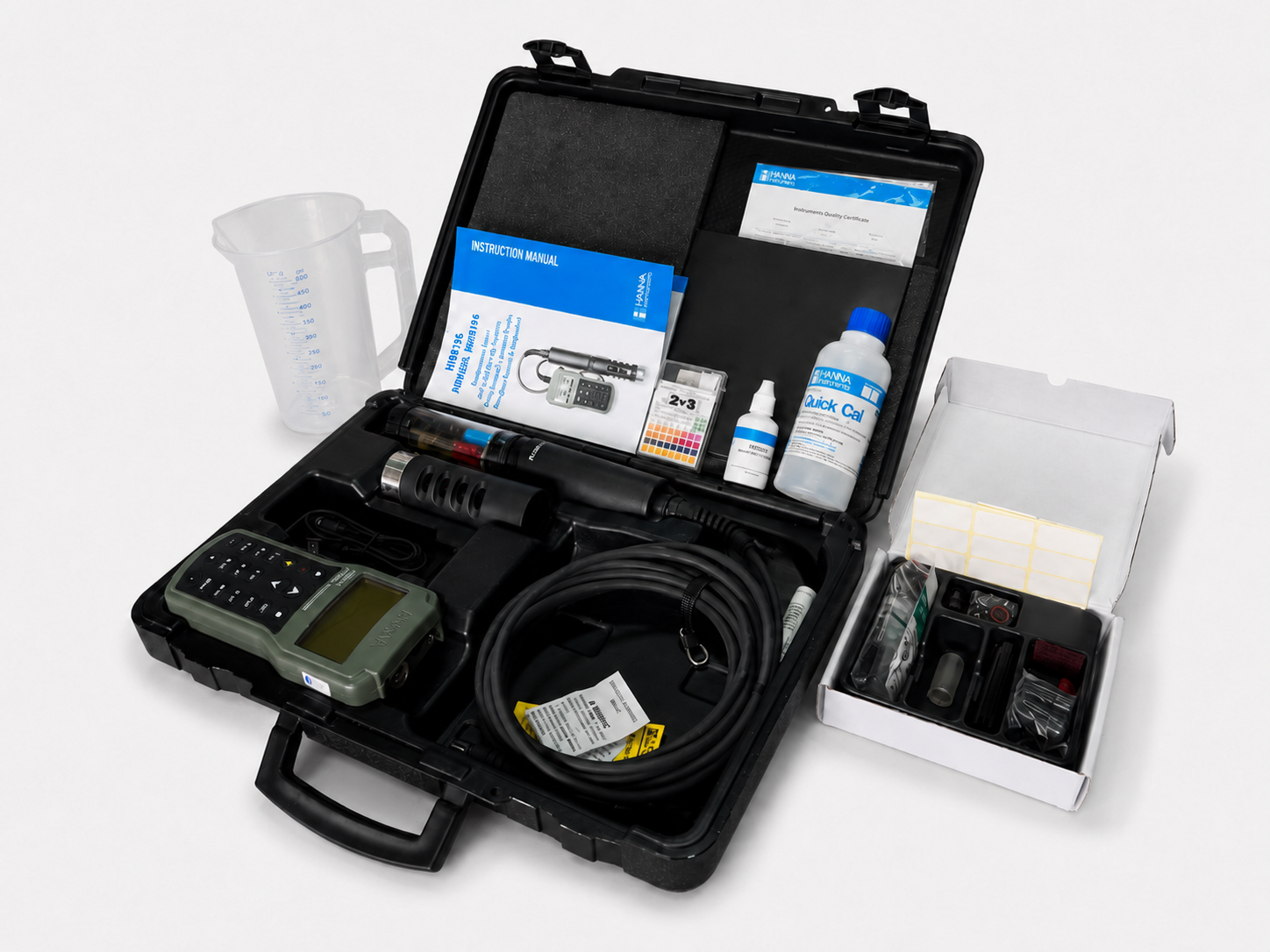

Hanna HI98196

Multiparameter Kualitas Air

Hanna HI98196 adalah alat ukur kualitas air multiparameter portable waterproof yang digunakan untuk mengukur pH, ORP, dissolved oxygen/DO, tekanan atmosfer, dan suhu. Alat ini dilengkapi probe digital multi-sensor, layar LCD backlight, fitur data logging, serta koneksi USB untuk memindahkan data ke komputer.

FungsiMengukur dan merekam parameter kualitas air seperti pH, ORP, oksigen terlarut, tekanan atmosfer, dan suhu secara langsung di lapangan maupun laboratorium.

Spesifikasi

Parameter ukur: pH, ORP, dissolved oxygen/DO, tekanan atmosfer, dan suhu pH: 0,00–14,00 pH akurasi ±0,02 pH ORP: ±2000 mV akurasi ±1,0 mV DO: 0,00–50,00 mg/L atau 0,0–500,0% saturasi Suhu: -5,00 sampai 55,00 °C akurasi ±0,15 °C Tekanan atmosfer: 450–850 mmHg Data logger: Hingga 45.000 data

Instrumen Keairan

Solinst 101, Solinst 102, Solinst 107

Depth Water Level Meter

Depth meter Solinst atau Solinst Water Level Meter adalah alat ukur manual yang digunakan untuk mengetahui kedalaman muka air pada sumur, borehole, piezometer, standpipe, maupun tangki. Alat ini bekerja dengan cara menurunkan probe ke dalam lubang ukur; ketika probe menyentuh air, alat akan memberikan tanda berupa lampu dan bunyi buzzer.

FungsiMengukur kedalaman muka air tanah atau permukaan air pada sumur, piezometer, borehole, standpipe, dan tangki secara manual menggunakan probe yang memberikan sinyal lampu/bunyi saat menyentuh air

Spesifikasi

Sistem indikator: Lampu dan buzzer saat probe menyentuh air. Proteksi reel: IP64, tahan debu dan percikan air.

Instrumen Keairan

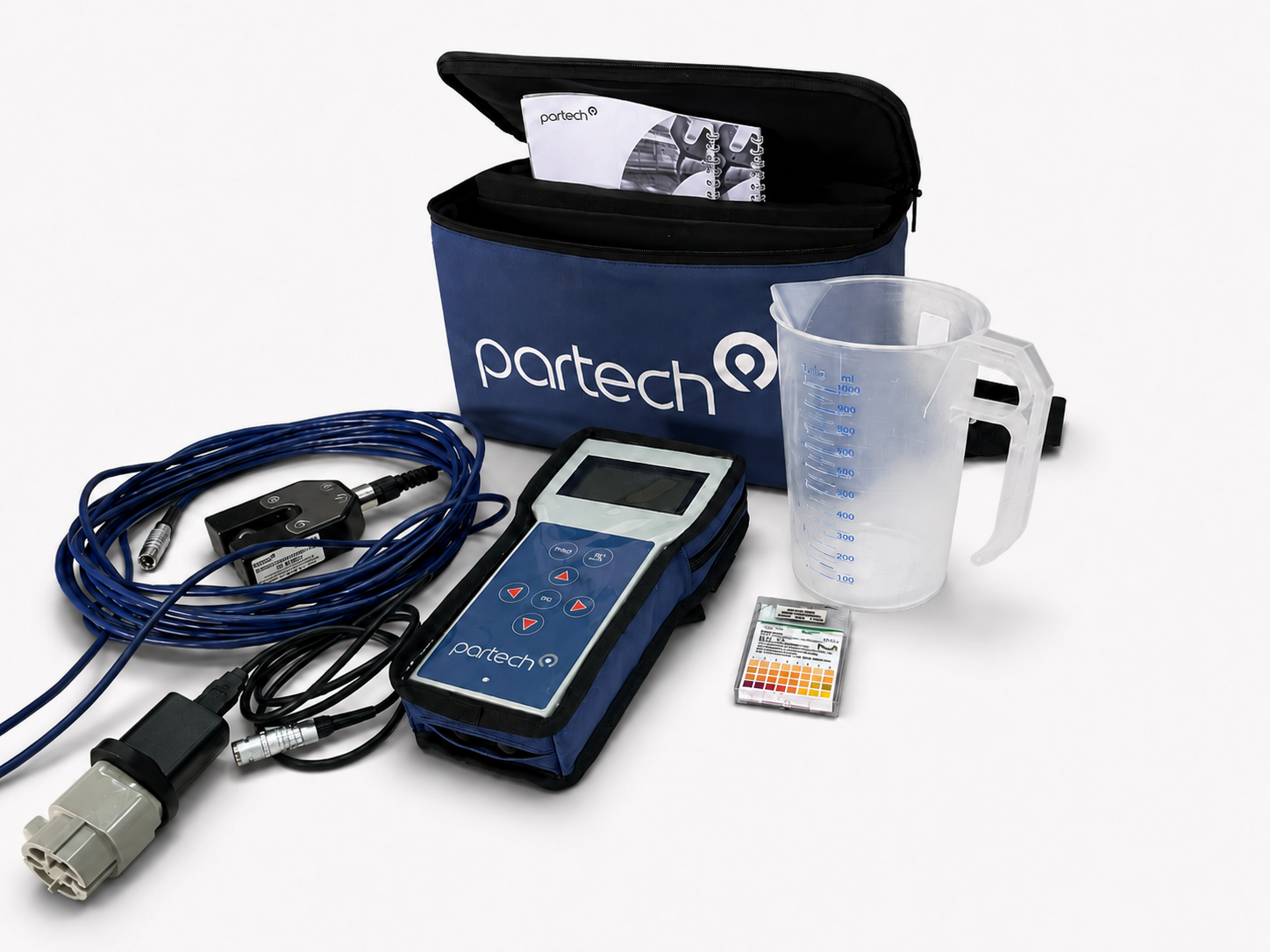

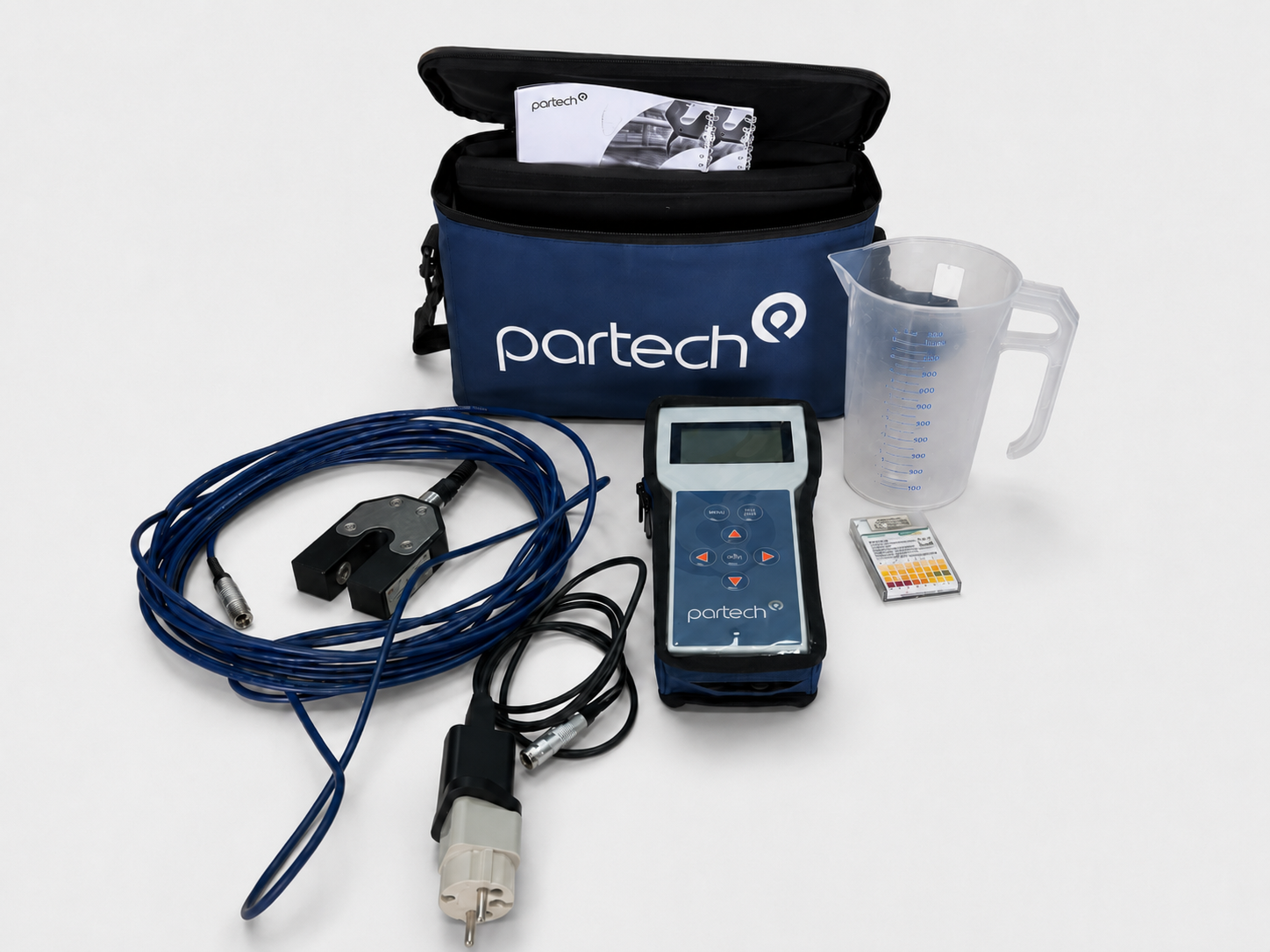

Partech 750W2

TSS Meter

Partech 750W2 adalah alat portable water quality monitor yang digunakan terutama untuk pengukuran TSS / Total Suspended Solids, turbidity/kekeruhan, sludge level, dissolved oxygen, dan suhu tergantung sensor yang dipasang. Alat ini bersifat handheld, kuat untuk penggunaan lapangan, memiliki sensor yang dapat diganti, serta dilengkapi data logger internal.

FungsiMengukur dan merekam kadar padatan tersuspensi/TSS, kekeruhan, sludge level, DO, dan suhu pada air atau limbah cair secara portabel di lapangan maupun instalasi pengolahan air.

Spesifikasi

Parameter ukur utama: TSS, turbidity/kekeruhan, sludge level, DO, dan suhu Sensor: menggunakan sensor WaterWatch² / SoliTech IR yang dapat diganti sesuai kebutuhan Rentang TSS sensor: 0–200 mg/L, 0–1.500 mg/L, 0–10.000 mg/L, atau 0–30.000 mg/L Akurasi TSS: ±5% dari nilai terbaca, dengan batas minimum akurasi tergantung rentang sensor Data logger: Menyimpan minimal 500 data point per sensor

Topografi (TS)

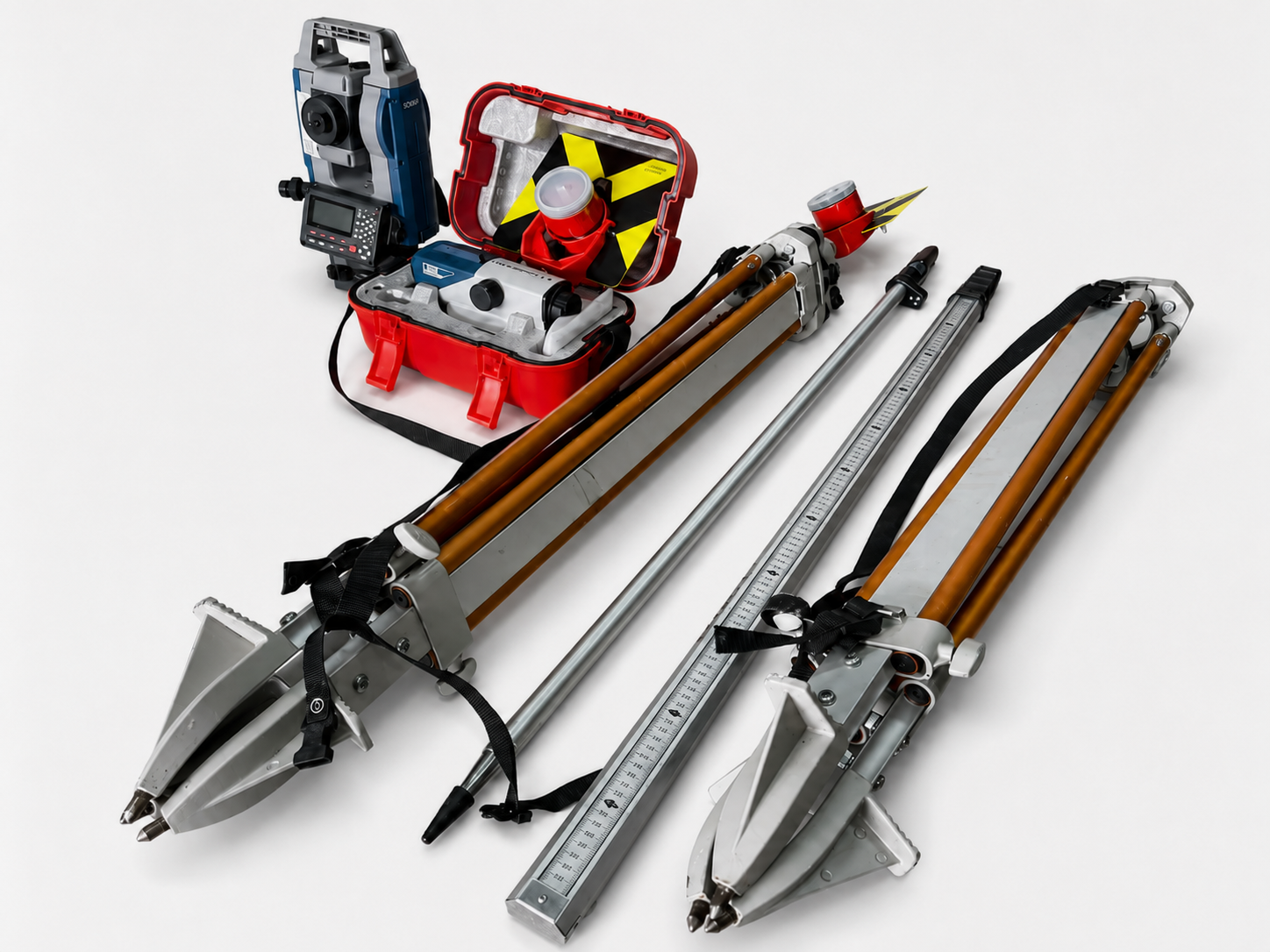

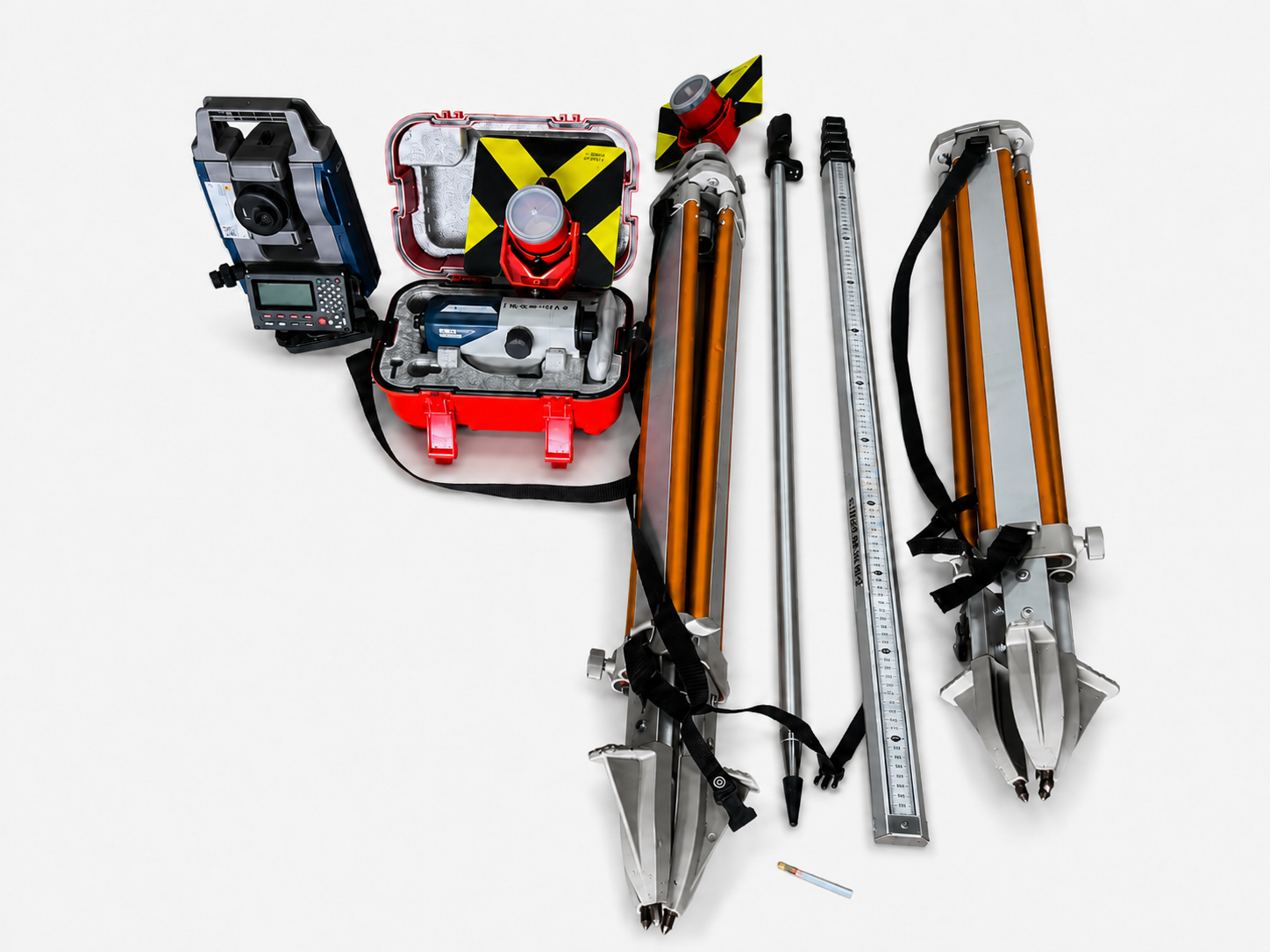

Sokkia iM-50 Series

Total Station

Sokkia iM-50 Series adalah total station manual untuk pekerjaan survei dan konstruksi, seperti pengukuran jarak, sudut, koordinat, stake out, pemetaan topografi, dan layout bangunan. Alat ini termasuk seri entry-level, tetapi sudah dilengkapi EDM cepat, pengukuran reflectorless hingga 500 m, pengukuran dengan prisma hingga 4.000 m, serta software survei bawaan.

FungsiMengukur sudut, jarak, dan koordinat secara akurat dalam pekerjaan survei, pemetaan topografi, stake out, layout konstruksi, pengukuran detail lapangan, serta pekerjaan kontrol posisi di proyek teknik sipil.

Spesifikasi

Akurasi sudut: 2” atau 5” (tergantung model) Pembesaran teleskop: 30× Jarak ukur tanpa prisma: hingga 500 m Jarak ukur dengan prisma: hingga 4.000 m Akurasi jarak tanpa prisma: ±(2 mm + 2 ppm) Akurasi jarak dengan prisma: ±(1,5 mm + 2 ppm) Kompensator: Dual-axis, rentang ±6’ Memori internal: ±50.000 titik Penyimpanan eksternal: USB flashdisk hingga 32 GB Proteksi: IP66, tahan debu dan air

Pendukung Survei Lapangan

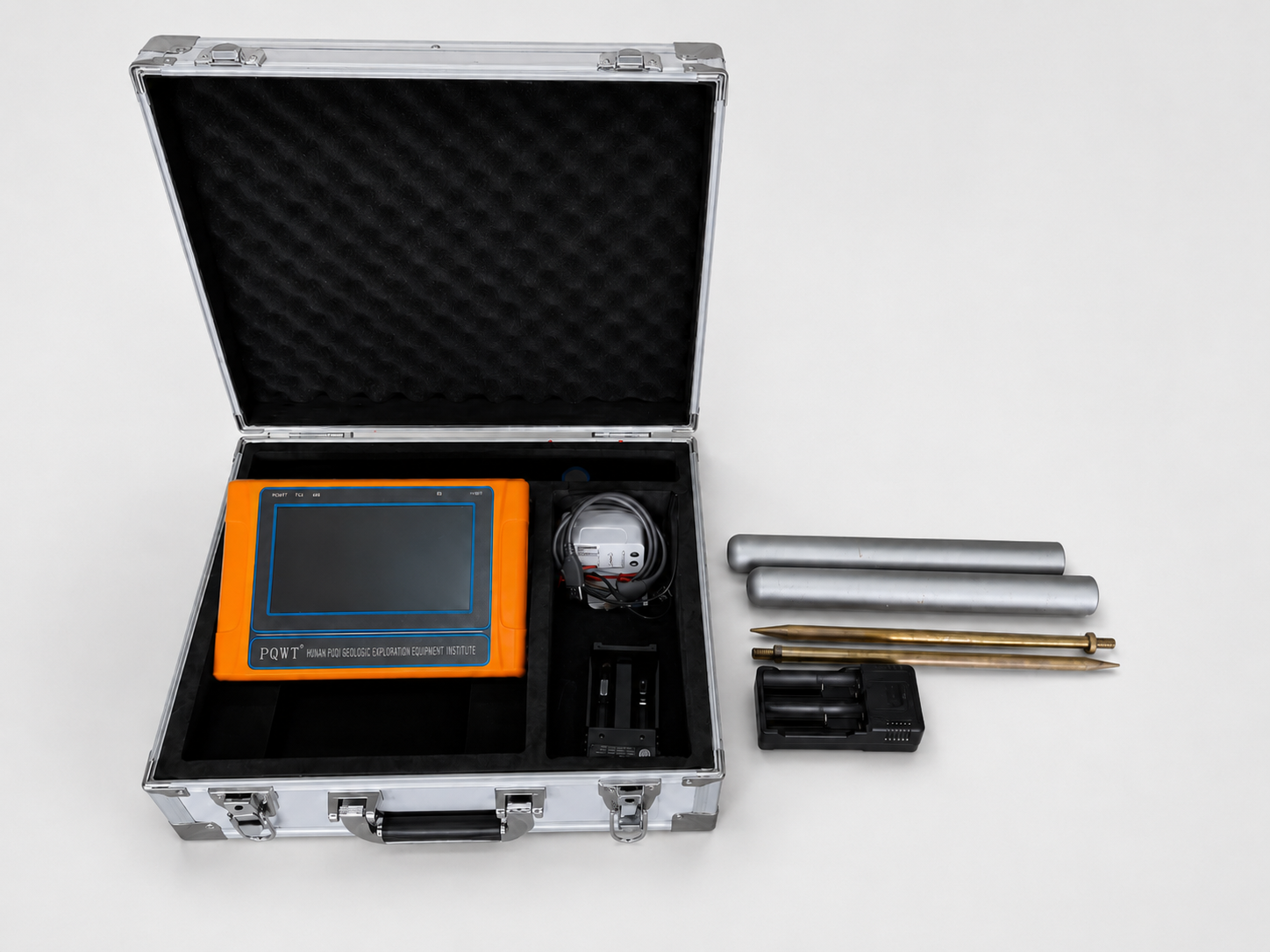

PQWT TC300

Conductivity Meter

PQWT TC300 adalah alat pendeteksi air tanah / underground water detector yang digunakan untuk membantu menentukan lokasi potensi air tanah, kedalaman akuifer, zona rekahan, patahan, rongga, atau perubahan struktur geologi sebelum pengeboran sumur. Alat ini bekerja dengan membaca komponen medan elektromagnetik alami bumi dan menampilkan hasil dalam bentuk kurva atau peta profil otomatis.

FungsiMendeteksi potensi keberadaan air tanah dan memperkirakan kedalaman akuifer hingga sekitar 300 meter sebagai dasar penentuan titik pengeboran sumur.

Spesifikasi

Kedalaman deteksi: 0–300 m Frekuensi pengukuran: Single frequency, triple frequency, dan 40 frequency Jumlah channel: 6 channel Rentang ukur sinyal: 0–2000 mV, otomatis menyesuaikan rentan Akurasi pengukuran: 0,001 mV

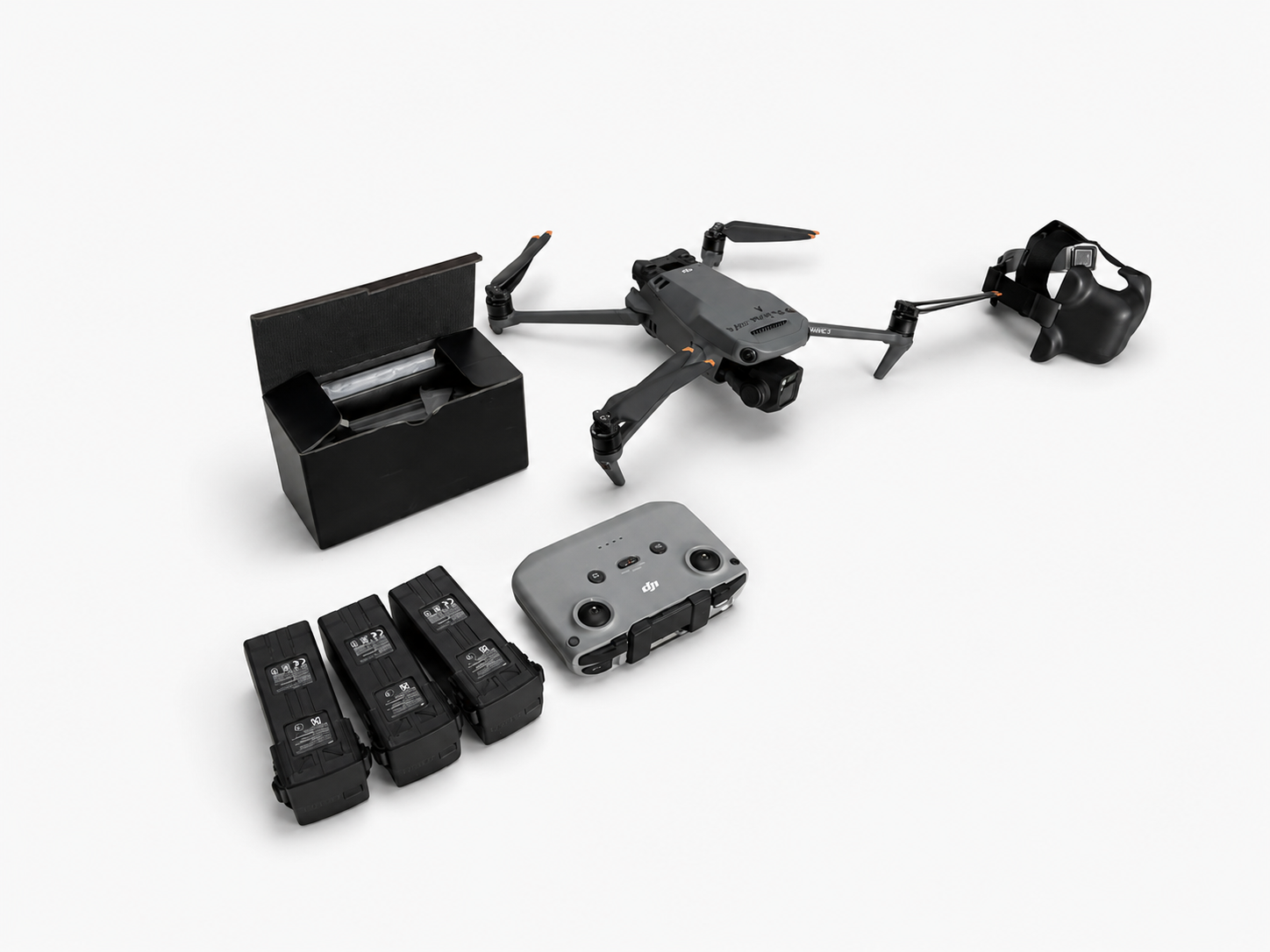

Drone

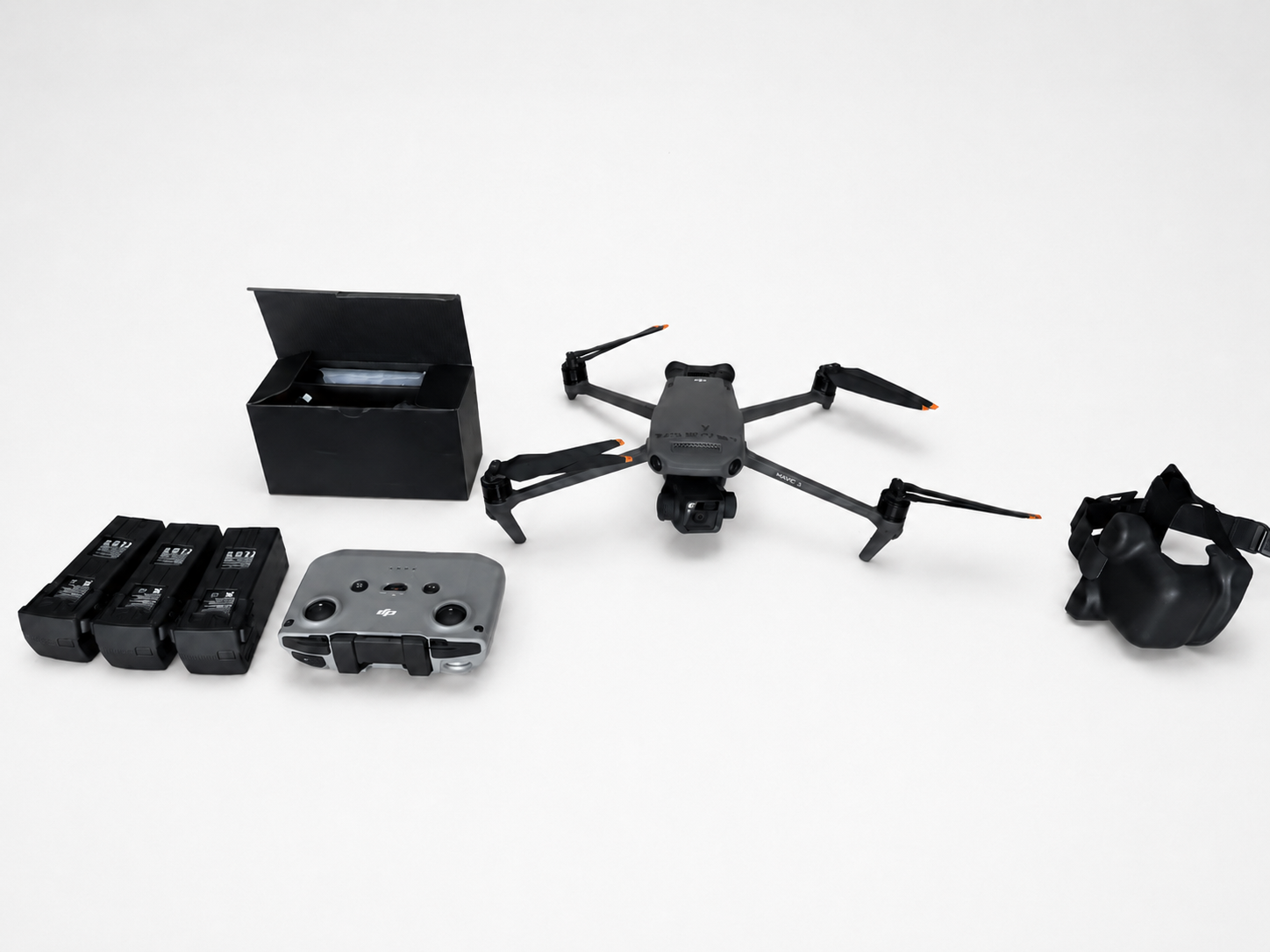

DJI Drone Mavic 3 Fly More Combo

Drone Video

DJI Mavic 3 Fly More Combo adalah drone kamera portabel yang digunakan untuk pengambilan foto dan video udara beresolusi tinggi. Untuk kebutuhan rekam pemetaan wilayah, drone ini dapat digunakan untuk dokumentasi udara, pemantauan area, pengambilan citra wilayah, pembuatan ortofoto sederhana, dan survei visual lapangan. DJI Mavic 3 menggunakan kamera utama Hasselblad 4/3 CMOS 20 MP dan mampu merekam video hingga 5.1K/50 fps, sehingga cocok untuk menghasilkan citra udara yang detail.

FungsiMerekam foto dan video udara beresolusi tinggi sebagai bahan dokumentasi, pemantauan, dan pemetaan visual wilayah dari udara.

Spesifikasi

Kamera utama: Hasselblad 4/3 CMOS, 20 MP Resolusi video: Hingga 5.1K/50 fps Lensa: Setara 24 mm, sudut pandang 84° Waktu terbang maksimum: Hingga 46 menit Kecepatan maksimum: Hingga 21 m/s Ketahanan angin: Hingga 12 m/s Ketinggian operasi maksimum: Hingga 6000 m

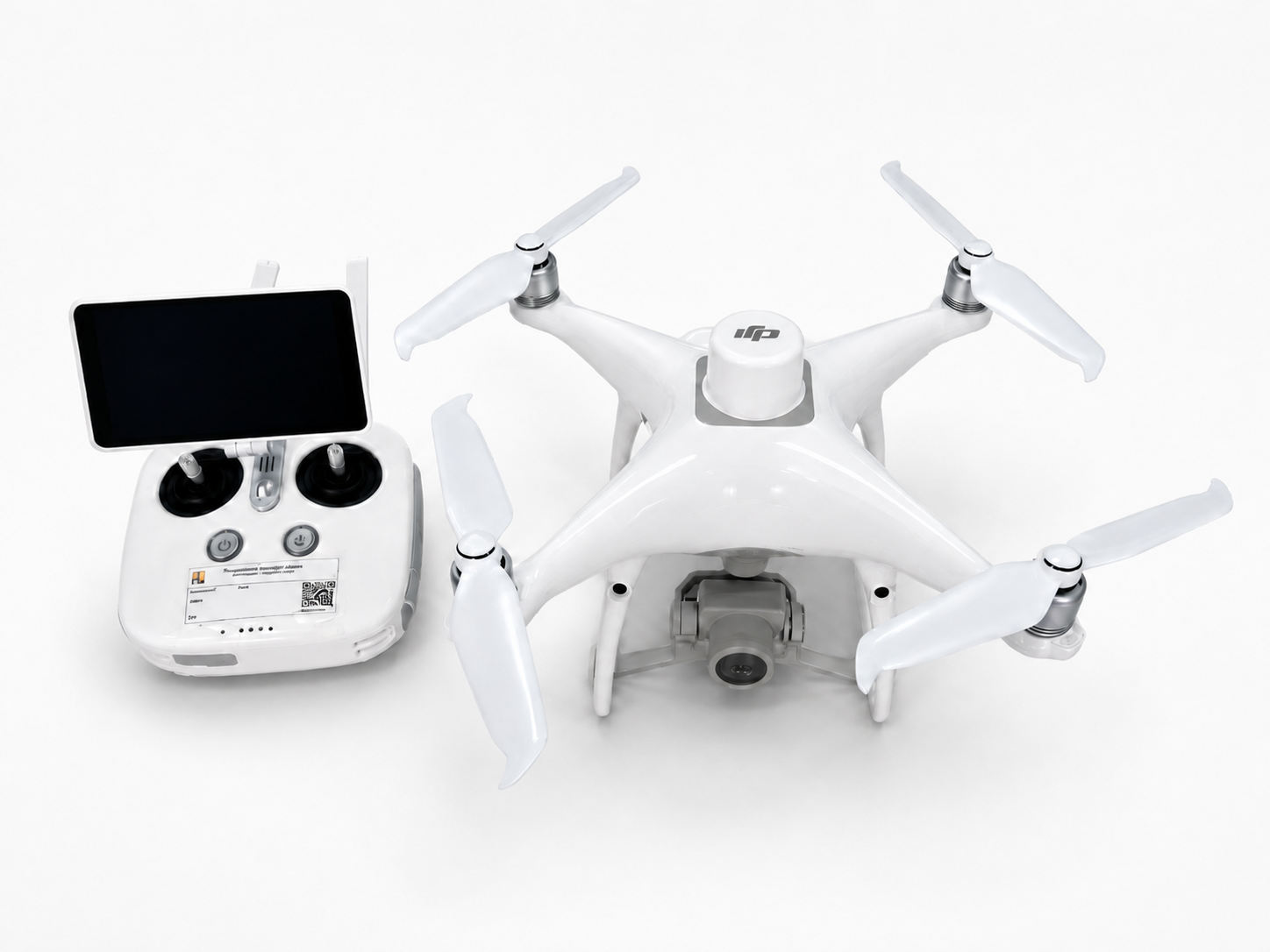

Drone

DJI Drone Phantom 4 RTK

Drone RTK

DJI Phantom 4 RTK adalah drone survei dan pemetaan udara yang dirancang untuk menghasilkan foto udara berakurasi tinggi. Drone ini dilengkapi modul RTK, kamera 1 inci CMOS 20 MP, dan mechanical shutter, sehingga cocok untuk pekerjaan pemetaan wilayah, ortofoto, survei lahan, monitoring area, dan dokumentasi topografi. DJI menyebut Phantom 4 RTK mampu menghasilkan data berakurasi sentimeter dan mengurangi kebutuhan titik kontrol tanah/GCP

FungsiMerekam foto udara berakurasi tinggi dan menghasilkan data pemetaan wilayah, seperti ortofoto, model permukaan, monitoring area, survei lahan, dan dokumentasi kondisi wilayah secara cepat dan presisi.

Spesifikasi

Kamera: Sensor CMOS 1 inci, 20 MP Shutter: Mechanical shutter untuk mengurangi distorsi saat pemetaan Resolusi video: 4K 30 fps Sistem posisi: RTK GNSS multi-frekuensi Akurasi RTK: Horizontal ±1 cm + 1 ppm vertikal ±1,5 cm + 1 ppm GSD: ±2,74 cm pada ketinggian 100 m Waktu terbang maksimum: ±30 menit Sensor keselamatan: Vision system depan, belakang, dan bawah

Pendukung Survei Lapangan

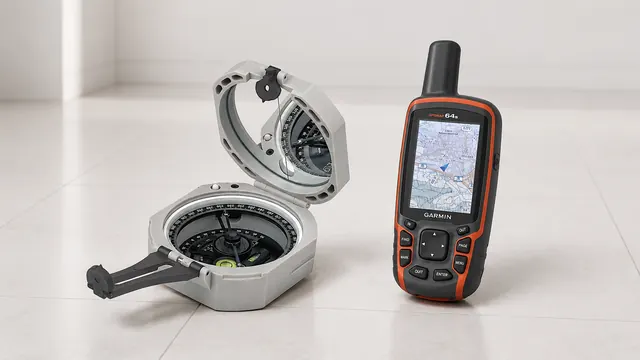

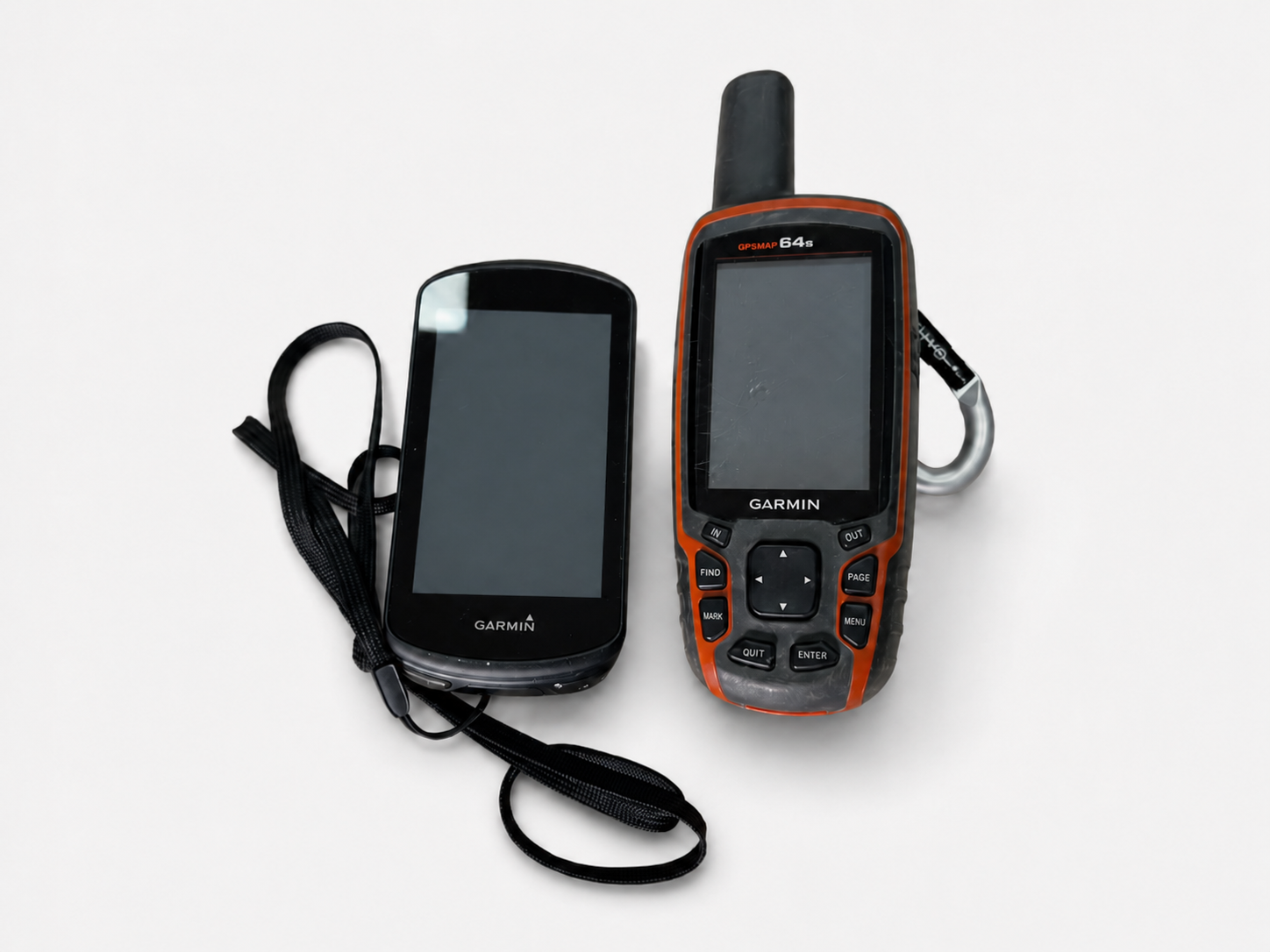

Garmin Edge 1030 Plus & Garmin 64s SEA

GPS

Garmin 64s SEA dan Garmin Edge 1030 Plus merupakan perangkat GPS portabel; Garmin 64s SEA lebih ditujukan untuk navigasi lapangan, pencatatan titik koordinat, rute, track, dan pengukuran area, sedangkan Garmin Edge 1030 Plus lebih ditujukan sebagai GPS cycling computer untuk navigasi rute, perekaman perjalanan, pemantauan aktivitas, dan dokumentasi jalur.

FungsiNavigasi GPS, pencatatan koordinat, perekaman rute/track perjalanan, serta dokumentasi jalur dan aktivitas lapangan.

Spesifikasi

Garmin 64s SEA: GPS handheld, baterai Hingga 16 Jam, waypoint hingga 5.000 titik, Layar 26 inci (tombol fisik) Garmin Edge 1030 Plus: GPS cycling computer, baterai hingga 24 jam, waypoint hingga 200 titik, layar 3,5 inci (touchscreen)

Pendukung Survei Lapangan

Brunton

Kompas Geologi

Kompas Geologi Brunton adalah kompas geologi/pocket transit presisi yang digunakan untuk pekerjaan geologi lapangan, terutama mengukur arah jurus/strike, kemiringan/dip, azimuth/bearing, trend-plunge, sudut lereng, dan orientasi struktur batuan. Salah satu model geologi Brunton, seperti Geo™ Transit, dapat digunakan untuk pengukuran strike & dip maupun dip & dip direction.

FungsiMenentukan arah dan kemiringan struktur geologi seperti lapisan batuan, sesar, kekar, foliasi, serta membantu navigasi dan pemetaan geologi di lapangan.

Spesifikasi

Parameter ukur: Azimuth, bearing, strike, dip, dip direction, trend, plunge, dan sudut lereng Rentang azimuth: 0–360° Akurasi azimuth: ±0,5° Akurasi clinometer: ±0,5° Skala pembacaan: 1° Pengaturan deklinasi magnetik: ±180° Fitur utama: Cermin bidik, sighting arm, bubble level, clinometer, jarum magnetik presisi, dan pengunci jarum

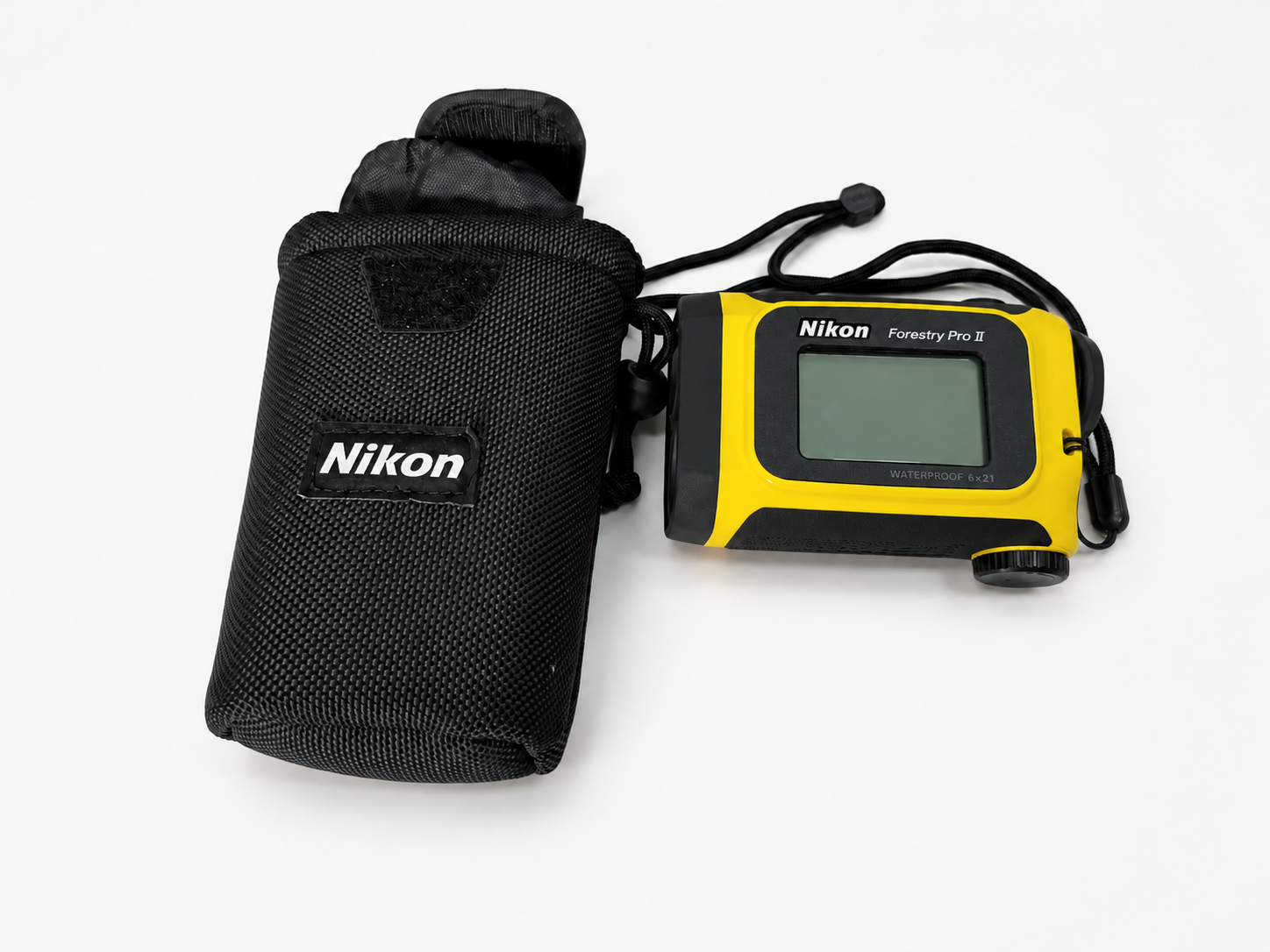

Pendukung Survei Lapangan

Nikon Forestry Pro II

Distance Meter

Nikon Forestry Pro II adalah laser distance meter / rangefinder sekaligus hypsometer yang digunakan untuk mengukur jarak, sudut, tinggi objek, jarak horizontal, dan selisih ketinggian. Alat ini banyak digunakan pada bidang kehutanan, survei lapangan, pengukuran tinggi pohon, utilitas, industri, dan pemetaan sederhana karena mampu menampilkan hasil pada layar internal dan layar eksternal.

FungsiMengukur jarak, sudut, tinggi pohon/objek, jarak horizontal, dan selisih ketinggian secara cepat di lapangan, terutama untuk pekerjaan kehutanan, survei, utilitas, dan pemetaan sederhana.

Spesifikasi

Parameter ukur: Jarak, sudut, tinggi objek, jarak horizontal, dan selisih ketinggian Rentang ukur jarak: 7,5–1.600 m Rentang ukur sudut: ±89° Akurasi jarak: ±0,3 m untuk jarak <1.000 m Resolusi tampilan: 0,1 m dan 0,1° Pembesaran optik: 6× Penyimpanan data: Hingga 250 hasil pengukuran

Pendukung Survei Lapangan

EX. ESTWING

Palu Geologi Batuan Beku & Batuan Sedimen

Palu Geologi Estwing adalah palu lapangan untuk mengambil sampel batuan, memecah batuan, membuka singkapan segar, dan membantu identifikasi struktur geologi. Untuk batuan beku umumnya digunakan tipe ujung runcing/pointed tip karena lebih efektif memecah batuan keras, sedangkan untuk batuan sedimen digunakan tipe pipih/chisel edge karena membantu membelah atau membuka bidang perlapisan batuan.

FungsiMemecah, membelah, mengambil sampel, dan membuka permukaan segar batuan di lapangan, dengan tipe runcing lebih sesuai untuk batuan keras seperti batuan beku dan tipe pipih lebih sesuai untuk batuan sedimen berlapis.

Spesifikasi

Material: Baja padat / solid steel Tipe batuan beku: Ujung runcing / pointed tip Tipe batuan sedimen: Ujung pipih / chisel edge Material: Baja padat / solid steel Pegangan: Shock Reduction Grip
